Študijski primer 3:
Izdelava 3D predstavitve števila prebivalstva.
Včasih imamo preveč podatkov, da bi jih enostavno prikazali, brez da bi naredili zmedo. Predstavitev je včasih boljša, če uporabljamo tehnike 3D tematskega prikaza prikaza in grafikonov.
Izdelali bomo 3D predstavitev, katero lahko prenašamo in odpiramo tudi v drugih okoljih, ki nimajo GIS orodij. Za odpiranje izdelka zadostuje brskalnik (kot npr. Firefox). Model bomo zgradili s pomočjo vtičnika Qgis2threejs.
Prenesli smo
- Število prebivalcev po velikih starostnih skupinah - od 0 do 14 let, skupaj, 2017 (STAGE II)
- Število prebivalcev po velikih starostnih skupinah - od 15 do 64 let, skupaj, 2017 (STAGE II)
- Število prebivalcev po velikih starostnih skupinah - 65 ali več let, skupaj, 2017 (STAGE II)
Najprej bomo izvedli atributno spajanje podatkov vseh treh starostih skupin, da imamo en vektorski sloj z vsemi podatki. Potek atributnega spajanja podatkov lahko vidimo v poglavju Obdelava podatkov.

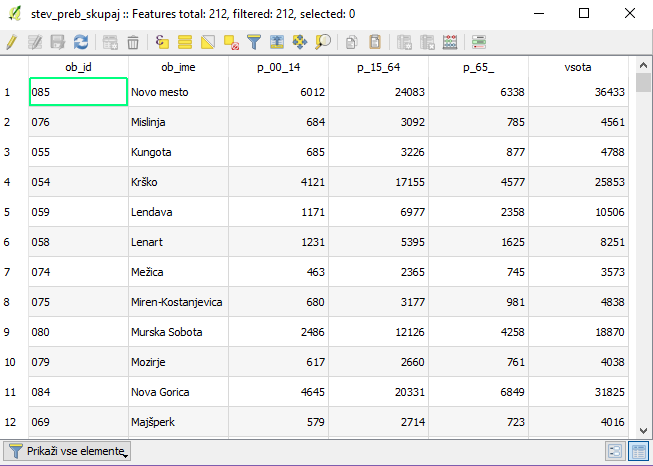

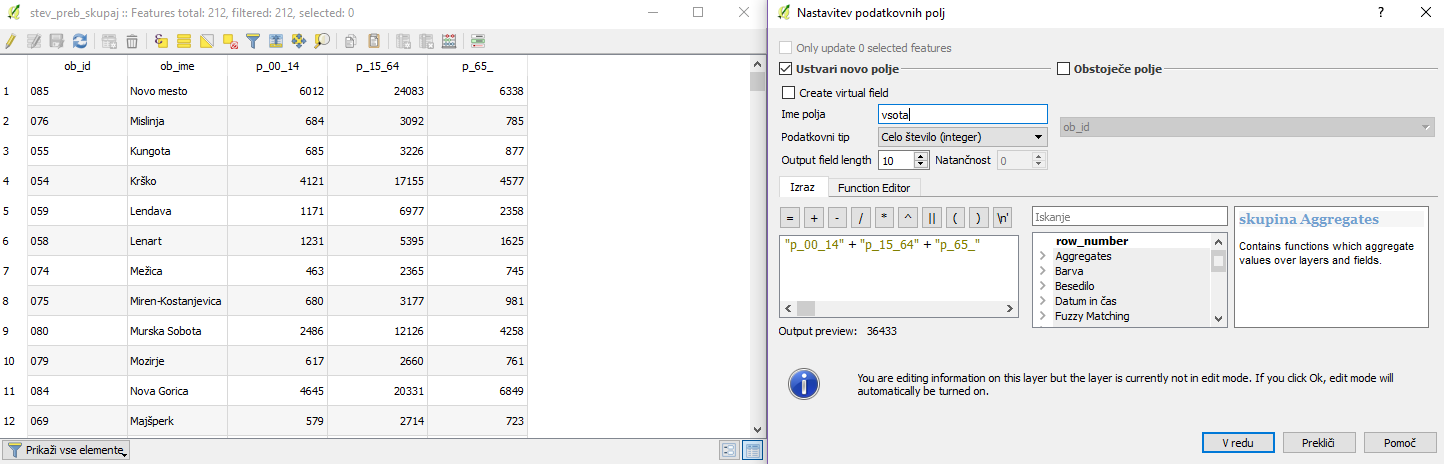

Ko podatke spojimo, imamo naslednjo podatkovno strukturo, kjer ustvarimo še novo vrstico (
), ki vsebuje podatke o vsoti vseh števil prebivalcev.

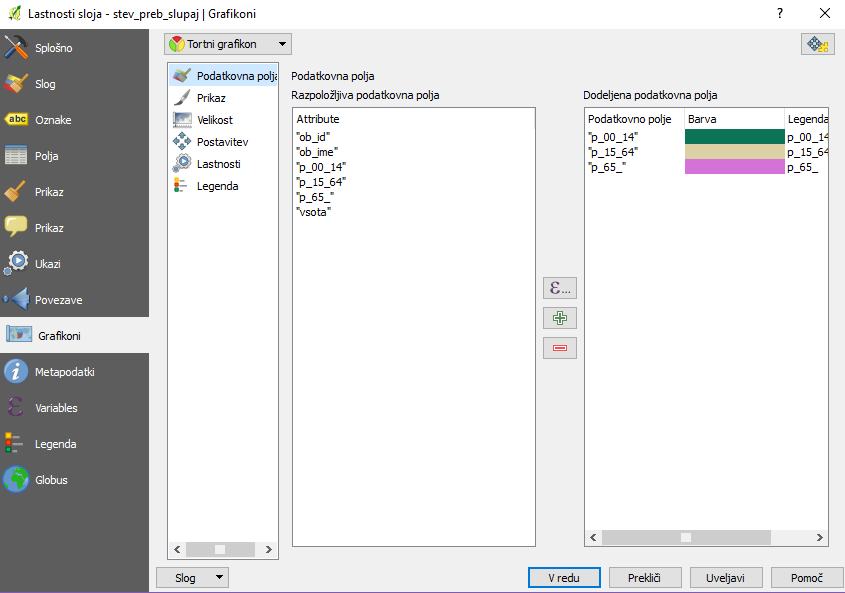

Podatke o številu prebivalstva bomo prikazali z diagramom. Diagram izdelamo z dvojnim klikom na ime sloja.

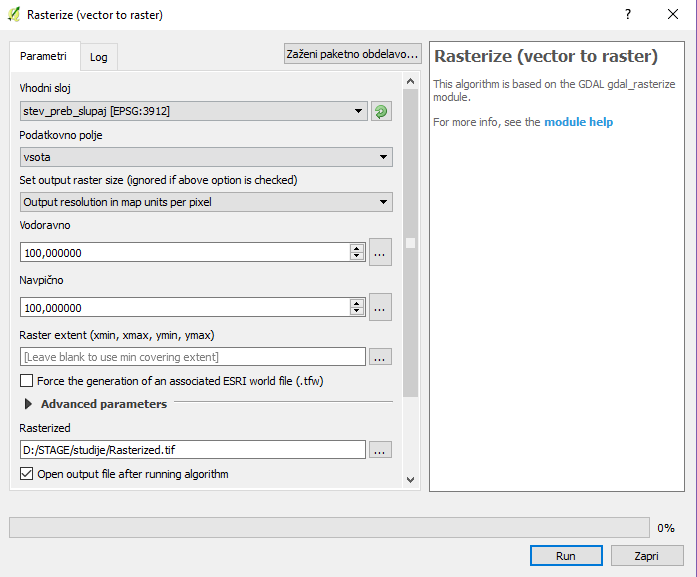

Po izdelavi diagramov smo iz podatkov vrstice vsota izdelali rastrski sloj, ki vsebuje vrednosti števila prebivalstva. Vektorskemu sloju smo nastavili 100 % prosojnost za prikaz diagramov na rastrski podlagi.

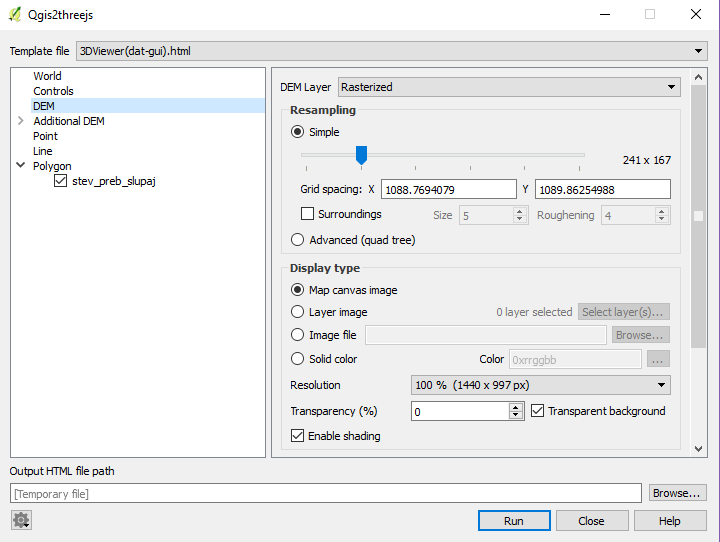

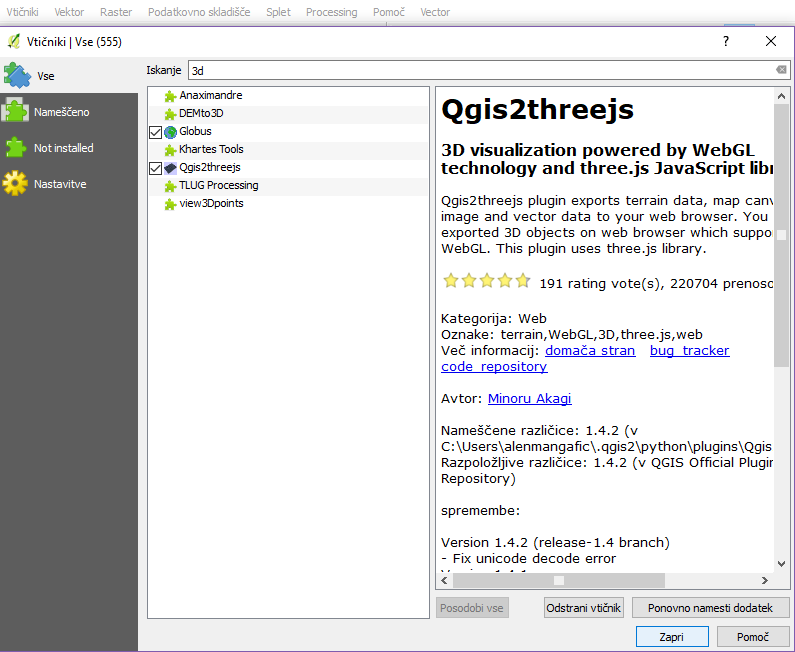

Vtičknik smo namestili z orodjem za nameščanje vtičnikov ter ga uporabili za izdelavo 3D prikaza, kjer smo vrednosti rastrskih celic prikazali kot višine.
Rezultat se odpre v prevzetem brskalniku. Rezultat je 3D prikaz našega območja, ki prikazuje razlike v številu prebivalstva in diagrame, ki ločijo prebivalstvo na starostne skupine. Rezultat lahko rotiramo, povečamo in pregledujemo po želji.
